机床外壳一般统称机床外防护钣金，是数控车床、加工中心、铣床、龙门机床外围封闭式钣金壳体，区别于导轨内部伸缩钢板防护罩。

一、核心作用

1. 安全防护：阻挡高速铁屑、切削液飞溅；防护门可加装安全联锁开关，开门机床断电停机，符合机床安全国标。
2. 设备保护：防尘、防油雾、防水，保护丝杠、导轨、电机、电气箱，避免精密部件污染磨损。
3. 密封降噪：锁住油污粉尘，降低车间噪音，保持场地整洁。
4. 功能集成：预留观察窗、操作面板口、散热口、维修门、排屑机接口。
5. 外观定型：整机视觉载体，表面喷涂提升设备档次。

二、常用材质与厚度（行业主流）

1. 冷轧钢板 SPCC（最常用）
厚度：1.5mm / 2.0mm / 2.5mm
适用：普通数控车床、立加、钻攻中心；表面磷化 + 静电喷塑（灰色、白灰双色为主）。
2. 镀锌钢板
优势：自带防锈，适合冷却液长期喷淋工况。
3. 304 不锈钢板
厚度 1.5–2mm；用于食品加工机床、腐蚀切削液环境，造价偏高。
4. 铝合金板材
轻量化，多用于高端小型雕铣机，成本高。

>
> 观察窗标配：PC 防爆聚碳酸酯板（耐力板），禁止普通玻璃，抗冲击防碎裂。

三、基础结构配置

- 主体侧板、前后门、顶罩、底座围板、检修小门
- 硅橡胶 / 聚氨酯密封条（耐切削油，防止渗水渗屑）
- 工业合页、门锁、限位支撑
- 可选：安全门联锁、内部照明、油雾收集接口、散热百叶

四、生产工艺流程

激光切割 → 数控折弯 → 焊接（点焊 / 满焊）→ 打磨除锈 → 磷化前处理 → 静电粉末喷涂
要求：拼缝均匀≤1mm，涂层附着力强、耐机油、不易磕碰掉漆。

五、分类适配机型

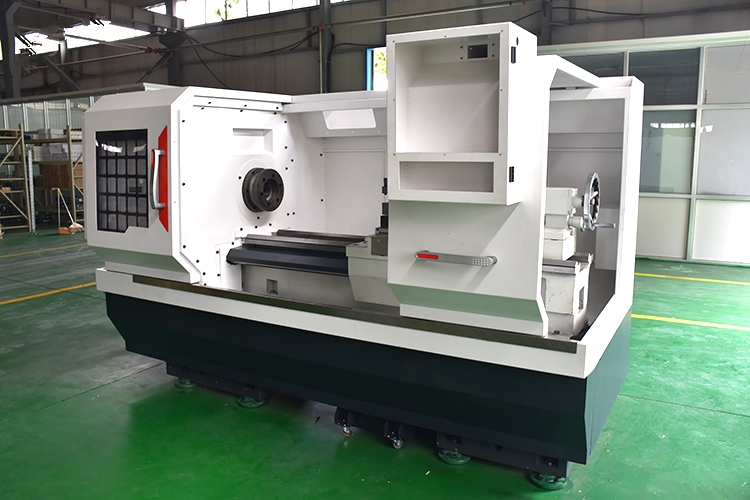

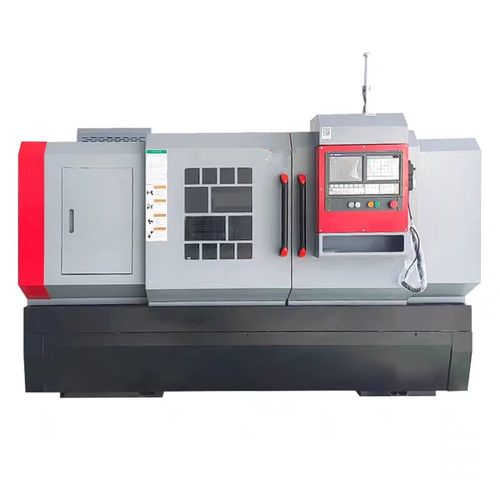

- 数控车床外壳：斜床身 / 平床身全封闭钣金
- 立式加工中心（VMC）外壳：立式框架，双开防护门
- 龙门加工中心外壳：大型分体式钣金

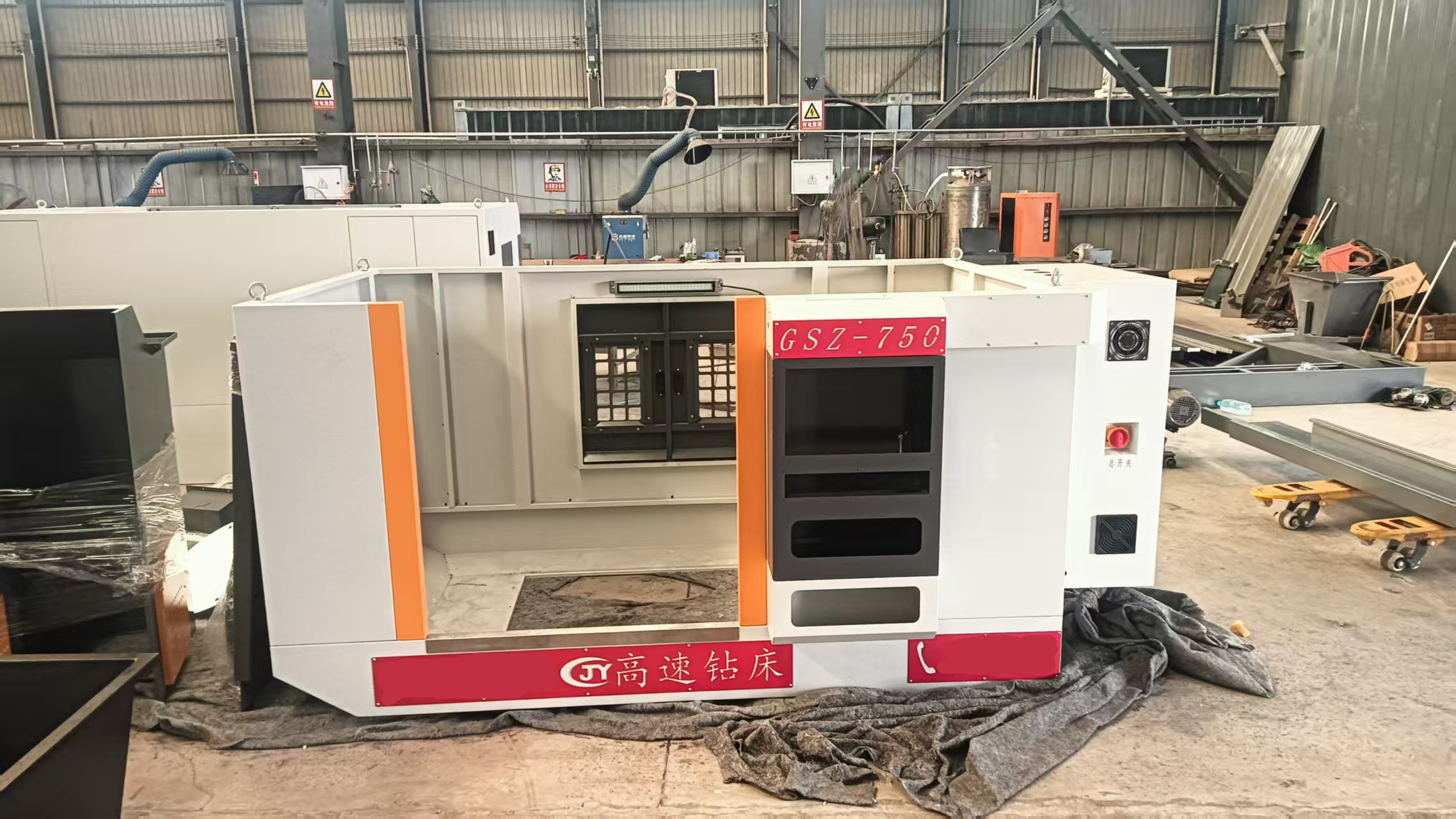

- 钻攻机、雕铣机：紧凑小型外壳
