工程塑料拖链特点解析

拖链的弯曲半径是什么？

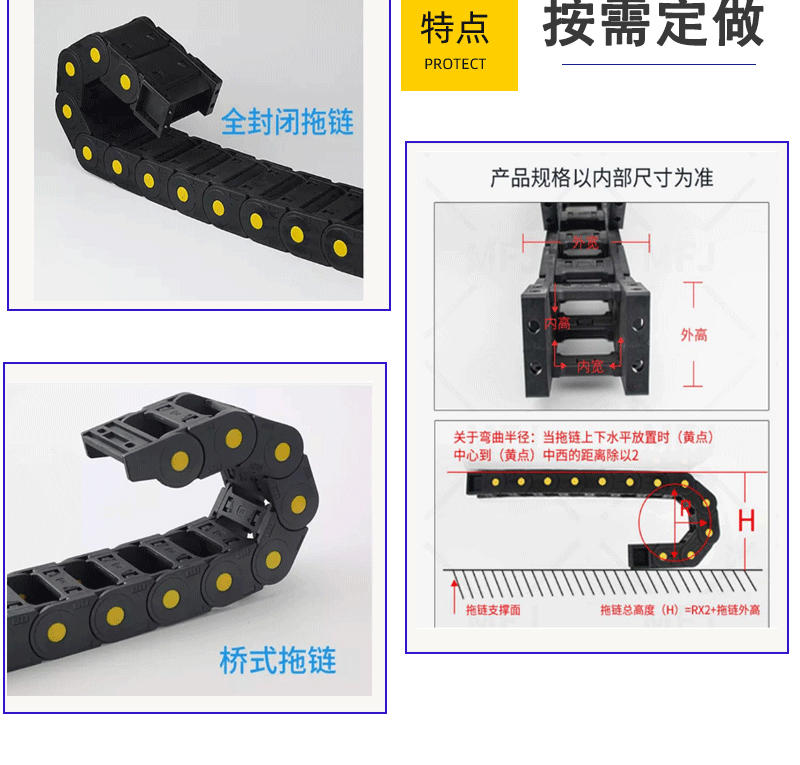

如图下，电缆拖链做一个大写字母C型的一个状态，且能平行延伸做拉伸动作，这个动作的弧度圆心到链板的中心黄线R就是弯曲半径。

拖链弯曲半径公式如何计算？

例如电缆拖链25.57型号，其内高为25mm，外高为40mm。那么它的弯曲半径有55-75-100-125-150-200等。如半径55，它的红线位置弧度就是150，公式计算是半径55×2，然后加外高40，结果是150mm。反过来计算它的半径就是，量下总弧度高度，减去外高，然后除以2，就是半径。

拖链与电缆弯曲半径选用

选择较粗的电缆，其外径之和作为拖链内宽的参考，并留有至少10%的宽度空间。弯曲半径选择，内置电缆中最大的弯曲半径作为参考值，并留有10%以上的空间。
