数控加工中心选用拖链的基本原则及常用形式介绍
数控加工中心选用拖链的基本原则及常用形式介绍
我们知道,立式加工中心是一种由多种复杂功能部件和电子、电器元件,共同组成的一种高速、高精新型加工设备。它是高度机电一体化的加工机床。该机床最大的加工特点有两个,一是可以对多工序的复杂工件进行高度自动化的加工;二是可以对外形轮廓由多种曲面、球面及各种非圆线段组成的高难度工件进行高精度的快速加工。随着这种新型加工设备的大量普及应用,极大的拓展了工件的加工范围和加工精度,同时也可以极大的降低一线加工人员的从业数量。

简单来说,构成立式加工中心除了各种功能部件和控制系统以外,还包括气动系统、电器系统、润滑系统、冷却系统等辅助部件。其中拖链是构成低压电器系统和润滑管路系统不可或缺的一种部件。它的作用主要是对机床上的线缆以及润滑管路起到一定的牵引及保护作用。本文就简单介绍一下,立式加工中心选用拖链的基本原则及常用形式介绍,希望能对一线加工或者维修人员有所帮助。
一、拖链的选用原则
我们知道,立式加工中心根据快移速度不同,可分为高速型和标准型两种,一般标准型的快移速度在十几米每分以下;而高速型的机型快移速度一般在二十米每分钟或者以上,因而它对拖链的使用要求更高,不仅要求所配置的拖链要有有足够的抗拉强度还要有足够的韧性。简单来说,要遵循以下原则:
一是当机床管缆的管接头尺寸大于支撑板内腔孔径或须经常拆装、维修等时,应选用分开式类型的支撑板;
二是当拖链需承载较大管、缆负荷时,应选用高强度支撑板型-整块式;
三是当安装管缆的规格品种较多时,可选用框架式支撑板;
二、拖链的常用形式
简单来说,适合立式加工中心使用的拖链可分为塑料拖链和钢制拖链及导管保护套和矩形软管这几类。使用最多的是前面两种,我们来看一下,它们各自的特点:

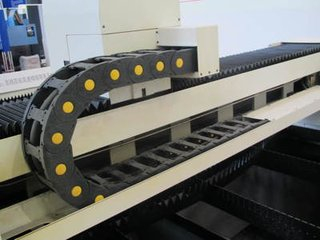

1、塑料拖链
塑料拖链的外形酷似坦克链,由众多的单元链接组成,链接之间转动自如,因而也称之为坦克链。它的内高、外高、节距相同,并且拖链每节都能打开,装拆方便,不必在从头开始穿线,打开盖板后即可把电缆、油管、气管、水管等放入拖链,这种结构形式具有较高的压力和抗拉负荷,良好的韧性、高弹性和耐磨性,阻燃,高低温时性能稳定,是现在普通立式加工中心应用较为的一种结构形式。
2、钢制拖链
钢制拖链顾名思义,是由钢板组成的拖链形式。它的主体是由链扳、支撑扳、轴销等部件组成,使电缆或橡胶管与拖链之间不产生相对运动,不产生扭曲变形,这种链外表面一般都经镀铬处理,因而外形效果新颖结构合理,灵巧强度高,钢性好且不易变形,安装方便,使用可靠,易于拆装,尤其是它采用了高强度的耐磨材料合金铜为轴销,所以相对塑料拖链其耐磨强度更高,抗弯曲能力更好,阻力也更小,是现在高速型立式加工中心标准的拖链配置。
立式加工中心是在数控镗铣床的基础上发展而来。它以工件的铣削加工为主。不过,借助于自身配置的刀库及自动换刀装置,还可以完成除了铣削加工以外的镗、钻、铰、攻及倒角等多工序的全自动加工。立铣刀也是这种加工设备最为主要的加工刀具。
