机床防护罩产品展示
    加强型型封闭式钢制拖链主要参数:



    加强型封闭式钢制拖链安装方式:

    加强型钢制拖链参数型号:

    TL型钢制拖链参数

                型号
    参数项目

    TL45

    TL65

    TL95

    TL125

    TL180

    节距         T

    45

    65

    95

    125

    180

    弯曲半径     R

    50/75/90
    /115/125

    75/90/115
    125/145/185

    115/145/200

    /250/300

    200/250/300/

    470/500/570/700

    250/300/350/

    450/500/600/650

    拖链最小宽度 Bmix

    50

    70

    120

    120

    200

    拖链最大宽度 Bmax

    200

    350

    450

    550

    650

    拖链长度     L

    由用户按需要自定

    支撑板最大孔径  D1

    14

    30

    50

    75

    110

    矩形空        Dmax

    12

    26

    46

    70

    105

    加强型钢制拖链订货参考:

      1、TL型钢拖链可承载数量多,重量大的电缆及油管,自由悬置(允许不用支承轮)长度大时,支撑板可依顾客需要制作,钢拖链适用于工作母机,大型机床等移动机械。
        2、TL型钢制拖链其使用行程最大为32米。适用于所有传动方式。可随意加长和缩短。此外,可通过改变销轴获得不同的弯曲半径。
        3、 钢拖链的支撑板宽度为100mm至1000mm,孔与孔之间的间隔量为5mm。
        4、 钢拖链链板的高度,是由电缆最大直径决定的,机床最大限度运转时,如拖链的宽度超过300mm,拖链的长度超过5m时出于稳定性原因,应考虑选择加大一号规格的拖链。链板高度可以根据实际情况选择不同型号。
        5、 TL型钢拖链的弯曲半径要根据电缆的最大直径选择并应达到电缆直径的10倍。弯曲半径可根据所给表格选择50-600 mm,行程小的可相应选择较小的半径。
    6、钢制拖链连接固定方式A:固定螺丝在拖链内侧 , 连接固定方式B:固定螺丝在拖链外侧.
    7、TLG型钢拖链的外部和内部可安装弹性钢带,以保护电缆和更好地保持内部的清洁,安全可靠。

    加强型钢制拖链订货须知

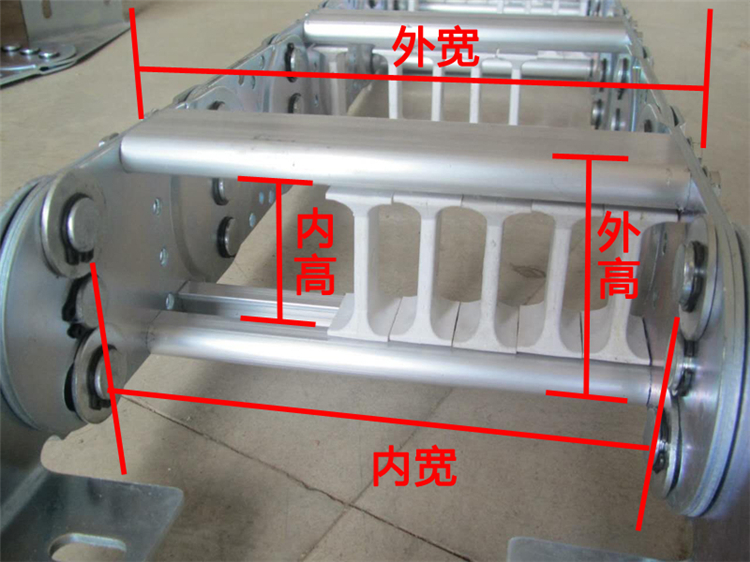

    1、钢拖链内宽W由根据实际情况确定(线缆的活动空间为10%)。
    2、钢拖链外宽W1=w+2d
    3、钢拖链的运行空间,每一米应留5mm的预紧值。
    4、钢拖链长度的确定:拖链总长L=L1/2+4R+3P+L0; L1 =运行长度,R=弯曲半径,P=节距, L0=固定端距行程中心的距离; 钢拖链安装最小高度H=2R +h1; h1 =外型高度;当固定点在运行行程中间时(即L0=0),拖链长度最为节约。

    订货举例:行程11.2m,弯曲半径300mm,3电缆直径48,3电缆直径28,2软管直径36

       TL125   / 300    X   6875   /   350    —   A  / B

    型号

    半径

    长度

    支撑板宽度

    固定方式

    支撑板形式

    欢迎新老客户来电咨询,只要你告诉电缆条数,最大电缆直径以及回转半径,我公司就能为您设计出合适的拖链系统!
