| DGT导管防护套结构制作与用途 | |
| DGT导管防护套全封闭美观型导管防护套采用钢塑结构,铁板外经镀铬处理，有不锈钢及塑料两种，内有增强尼龙66加纤维组合而成；套板不锈钢板抛光处理，内有工程塑料组合而成，结构合理、强度高、不变形、外型精美。 安装方便，适用于各类机床机械电器、液压气动管线防护和装饰美化主机整体造型。确保操作人员劳动安全，增强我国机床、机械设备在国际市场的竞争能力。 |
|
DGT导管防护套最新型号参数
型号 |
1# |
2# |
3# |
4# |
5# |
6# |
7# |
规格 |
25×45 |
38×73 |
45×90 |
52×102 |
60×120 |
60×150 |
72×162 |
外形 |
39×62 |
53×91 |
61×108 |
70×122 |
81×144 |
81×184 |
93×186 |
弯曲半径 |
60 |
100 |
120 |
140 |
160 |
165 |
185 |
不支持长度M |
1.5 |
2 |
2.2 |
2.5 |
2.7 |
2.9 |
3.0 |
负载重量 |
3 |
4 |
5 |
8 |
10 |
14 |
20 |
DGT导管防护套的选择 1、内高:选择内置电缆,油管,气管,水管等中最粗的一根作为参考高度,加上至少10%的高度空间作为拖链内高。如果重叠按重叠后实际高度作为参考高度。 2、内宽:选择较粗的一些电缆,油管,气管,水管等,其外径之和作为拖链内宽的参考,并留有至少10%的宽度空间。 3、弯曲半径:选择内置电缆,油管,气管,水管等中最大的弯曲半径作为参考值,并留有10%以上的空间。 4、长度根据实际需要确定。 5、确定连接方式。 |
导管保护套的应用特点
安装方便，适用于各类机床机械电气、生产车间、加工中心、液压气动管线和装饰美化主机造型。确保操作人员劳动安全。
选择导管保护套是可以按以下说明注明规格型号:
1 如1#1200-1-II或25*45*1200-1-II
2 如3#1800-3-III或45*90*1800-3-III

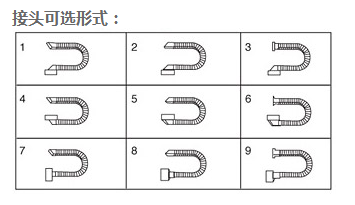

选项需注意规格、型号、装配形式(1--9)。
如有其他疑问，欢迎致电我公司！
