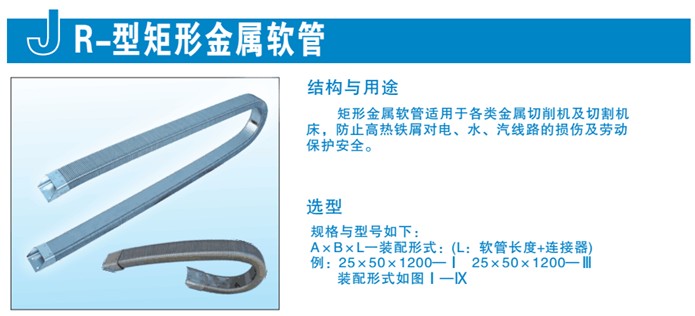

JR矩形金属软管的型号

内 径	外 径	C	D	E	F	G	H	I	L	J	K	N	P	S	X	T	O	R	轴向拉力	重量
22*32	27.5*36.7	20	35	38	18	25	22	10	23	45	20	40	75	60	55	38	5.5	60	35	1.3
25*50	31.5*54.5	30	55	58	30	35	25	10	33	60	25	50	900	75	60	45	5.5	90	40	1.75
35*60	40.1*64.4	40	65	69	40	45	25	10	44	70	30	50	100	80	70	52	5.5	100	50	2.1
38*73	43.7*77.8	43	78	82	50	55	35	10	47	75	35	50	105	85	82	62	6.5	110	60	2.36
40*80	45.4*84.7	45	85	89	50	65	50	15	49	90	40	55	120	100	90	68	8.5	120	70	2.5
52*102	57.5*107.8	57	107	113	65	80	50	15	63	105	45	60	140	120	100	80	8.5	140	75	2.85
60*120	67.5*127.7	68	128	131	90	90	80	20	71	135	45	70	170	146	110	84	9	180	80	3.15
60*130	65.1*134.4	68	138	141	95	100	90	20	71	140	50	75	180	150	120	90	9	180	80	3.25
72*162	78.4*168.2	86	180	184	120	120	100	20	82	150	60	80	210	180	130	100	9	210	80	4.

矩形金属软管的选择

 1、内高:选择内置电缆,油管,气管,水管等中最粗的一根作为参考高度,加上至少10%的高度空间作为拖链内高。如果重叠按重叠后实际高度作为参考高度。

 2、内宽:选择较粗的一些电缆,油管,气管,水管等,其外径之和作为拖链内宽的参考,并留有至少10%的宽度空间。

 3、弯曲半径:选择内置电缆,油管,气管,水管等中最大的弯曲半径作为参考值,并留有10%以上的空间。

4、长度

5、连接器样式

订购矩形金属软管型号如下：
JR-A×B×L-连接形式

例：25×50×1200-I
25×50×1200-|||


订购JR-2矩形金属软管需注意规格、型号及装配形式。如果有不解请咨询我公司专业人员。咨询电话：0317-6345330
